蒸汽发生器寿命延长术：水质控制、材质选择与维保策略深度解析

蒸汽发生器作为工业生产中的核心设备，其运行稳定性与寿命直接受水质和材质的影响。水质不达标会导致水垢滋生、金属腐蚀等问题，而材质的选择（碳钢或不锈钢）则决定了设备在不同水质环境下的耐久性。本文结合水质管理、材质特性及维保措施，系统分析三者对蒸汽发生器寿命的关联性。

一、 水质对蒸汽发生器的影响

1、水质不达标引发的典型问题

①、水垢形成：水中钙镁离子（硬度）超标时，受热后形成碳酸盐沉淀。数据表明，1mm水垢增加能耗10%，3mm水垢导致热效率下降25%。

②、金属腐蚀：酸性水质（pH<8）或高溶解氧环境会加速碳钢材质的管壁腐蚀，焊缝处因应力集中易发生脆化，爆管风险显著上升。

③、效率衰减：水垢覆盖加热面后，传热效率降低，设备需持续高负荷运行，进一步缩短部件寿命。

2、水质指标与要求

①、全碱度、酚酞碱度及PH值：全碱度控制在8.0～26.0mmol/L之间，酚酞碱度控制在6.0～18.0mmol/L之间。这两个指标反映了水中碱性物质的含量，对于维持蒸汽发生器的稳定运行至关重要；pH值：(25℃)保持在10.0～12.0范围内。适宜的pH值有助于减少设备的腐蚀和沉积物的形成。

②、导电率与溶解固形物：导电率(25℃) ≤8.0×10³ μs/cm；溶解固形物≤5.0×10³mg/L。这两个指标反映了水中离子的含量，过高的离子浓度会加速设备的腐蚀和沉积物的积累。

③、磷酸根与亚硝酸根：磷酸根控制在10.0～50.0mg/L之间，亚硝酸根控制在10.0～30.0mg/L之间。这两个指标有助于维持水质的平衡，防止腐蚀和沉积物的形成。

二、发生器材质选择与使用寿命的关联性

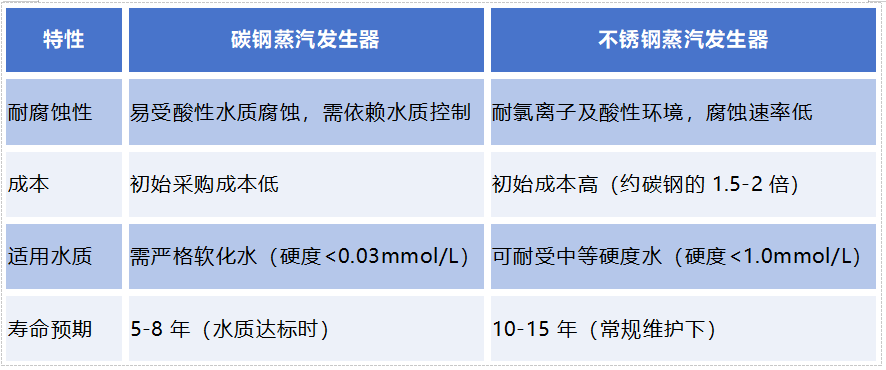

1、碳钢与不锈钢材质特性对比

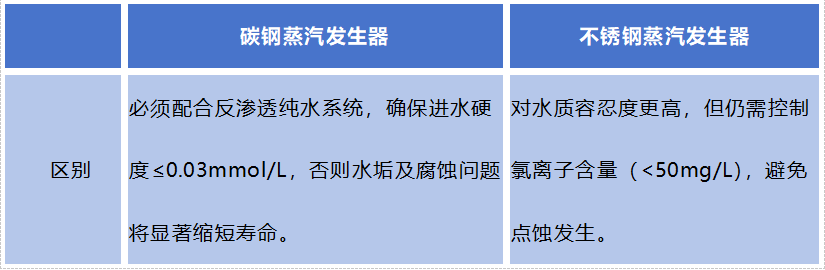

2、材质与水质的适配原则

三、维保策略：水质管理与材质保护的协同

1、核心维保措施

①、水源预处理

安装反渗透（RO）系统，将电导率降至<10μS/cm，硬度接近零。

禁止直接使用自来水、井水或河水，必须经过软化处理：

a、净化软质水：蒸汽发生器应使用经过净化的软质水。这是因为硬水中含有的矿物质（如钙、镁等）容易在设备内部形成水垢，影响热传递效率，甚至导致设备损坏。因此，选择软化后的水源至关重要。

b、自来水：若使用自来水，建议每日进行排污操作，以减少水垢的生成。而井水和地下水由于含有较高的矿物质含量，容易形成水垢，因此不建议使用。

c、纯净水（纯水、超纯水、蒸馏水、反渗透水）：使用纯净水时，需特别注意水位的控制。建议安装液位浮球等装置，以确保蒸汽发生器内的水位始终保持在安全范围内。

②、实时监控体系

进出水口安装在线电导率仪（设定阈值如50μS/cm），超标时自动停机报警。每周用硬度检测试剂盒复核，确保数据准确性。

③、定期排污与清洗

每班次按操作手册排污，避免沉积物积累。

每年进行化学清洗（如柠檬酸循环），去除已形成的水垢。

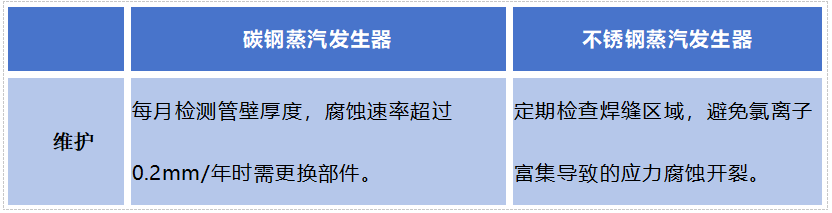

④、材质针对性维护

⑤、材质选择决策

在水质控制困难（如地下水硬度高）的场景下，不锈钢设备虽初期成本高，但全生命周期成本（LCC）更低。

四、总结：水质、材质与维保的三维优化

蒸汽发生器的寿命延长需构建“水质控制-材质适配-定期维保”的闭环体系：

①、水质是基础

严格达标可减少80%以上的腐蚀与结垢问题。

②、材质是保障

根据水质选择碳钢或不锈钢，避免“小马拉大车”或“大材小用”。

③、维保是延伸

通过实时监控、定期清洗和部件更换，将设备寿命推向理论极限。

最终建议：企业应建立水质日检制度，结合设备材质特性制定个性化维保计划，并优先选择提供全生命周期技术支持的供应商（如上饶市江心锅炉有限公司），以实现设备价值最大化。
